Scan to BIM: De 7 Ultieme Voordelen voor een Succesvolle HVAC Renovatie in België: Een Strategische Transformatie naar Duurzaam Vastgoed

De Belgische bouwsector bevindt zich op een cruciaal kruispunt waar de urgentie van de klimaattransitie en de realiteit van een sterk verouderd gebouwenpark elkaar ontmoeten. Met de Europese Green Deal als drijvende kracht is de missie helder: Europa moet tegen 2050 het eerste klimaatneutrale continent ter wereld zijn. Voor de Belgische vastgoedmarkt, die gekenmerkt wordt door een gemiddelde gebouwenleeftijd van bijna 60 jaar, betekent dit een monumentale renovatie-uitdaging. In deze context is de traditionele manier van werken met handmatige metingen en onnauwkeurige 2D-tekeningen niet langer toereikend. De opkomst van de revolutionaire scan to BIM methodiek biedt een krachtige oplossing die niet alleen de nauwkeurigheid verhoogt, maar ook de weg vrijmaakt voor een winstgevende en efficiënte renovatiegolf.

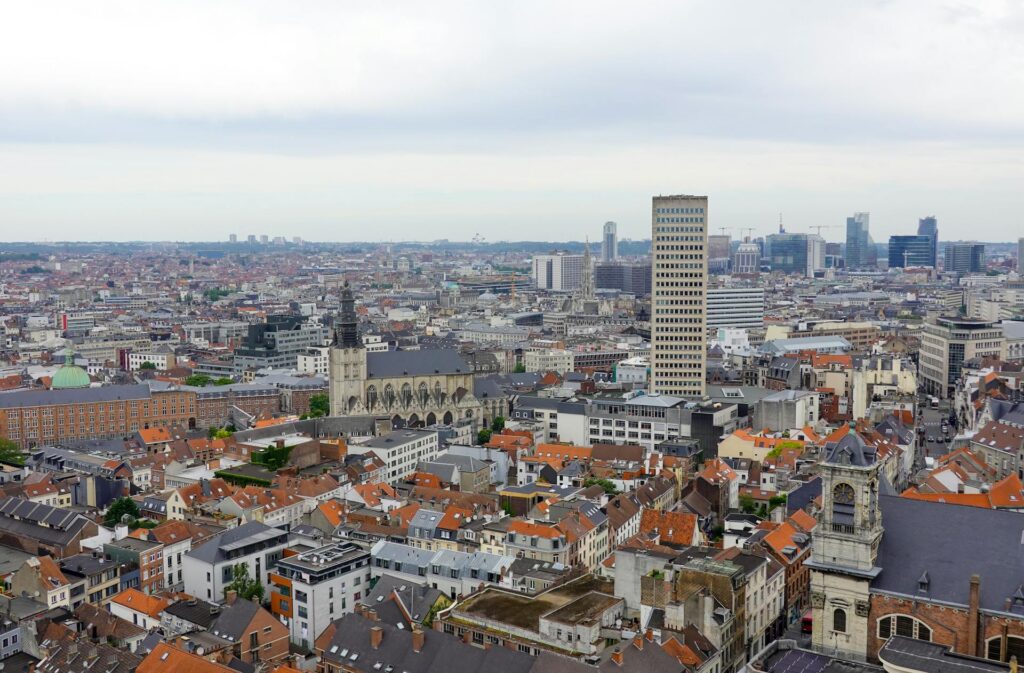

De Belgische Context: Een Verouderd Gebouwenpark als Drijvende Kracht

België staat voor een gigantische opgave. De renovatiestrategie die door de Europese Commissie in 2020 werd gepresenteerd, beoogt een verdubbeling van de renovatiecijfers in het komende decennium. Deze versnelling is bittere noodzaak wanneer men kijkt naar de statistieken van de Belgische gebouwenvoorraad. In het Vlaams Gewest was de gemiddelde leeftijd van gebouwen in 2022 maar liefst 58,8 jaar, en deze waarde stijgt jaarlijks met een half jaar. Dit suggereert dat de bouwactiviteit de veroudering van de bestaande voorraad momenteel niet kan bijhouden, wat de druk op kwalitatieve renovatie-interventies vergroot.

Regionale Verschillen en de Urgentie van Modernisering

De verdeling van de ouderdom van gebouwen varieert sterk per gewest, wat directe gevolgen heeft voor de lokale vraag naar scan to BIM diensten. Terwijl Vlaanderen over een relatief moderner bestand beschikt vergeleken met de andere gewesten, blijft de behoefte aan energetische upgrades ook daar immens.

Deze cijfers onderstrepen waarom de Belgische markt een vruchtbare bodem is voor technologische innovaties in de bouw. Vooral in Brussel, waar slechts een fractie van de gebouwen na 1981 is opgetrokken, is de kans op het ontbreken van correcte digitale plannen nagenoeg 100%. Voor een Revit-tekenbureau gespecialiseerd in MEP (Mechanical, Electrical, and Plumbing) is dit een unieke kans om met scan to BIM een absolute meerwaarde te bieden.

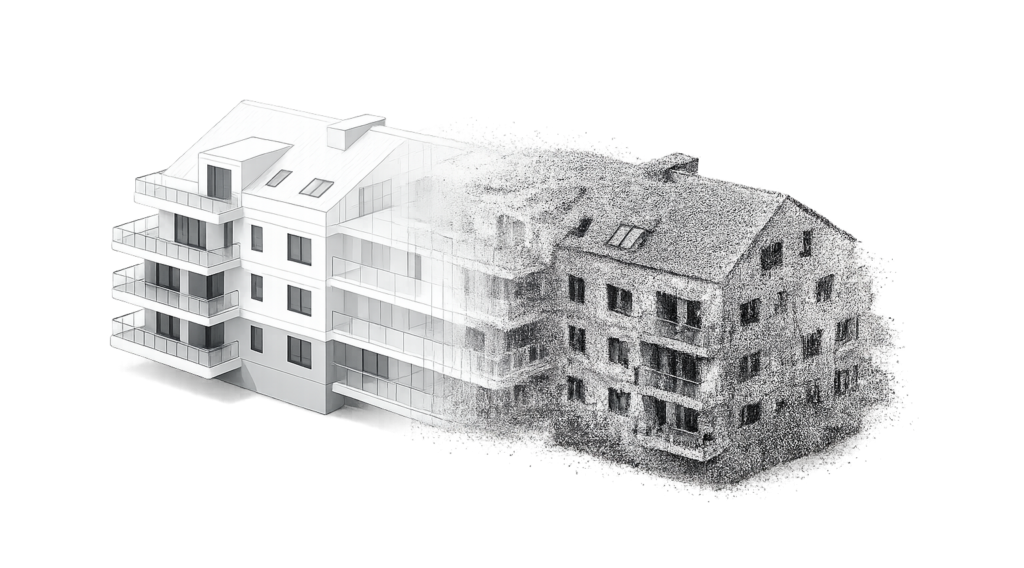

De Mechanica van Scan to BIM: Van Puntenwolk naar Intelligent Model

De term scan to BIM verwijst naar een geavanceerde workflow waarbij een bestaand gebouw of installatie met uiterste precisie wordt gedocumenteerd met behulp van 3D-laserscanning en vervolgens wordt vertaald naar een intelligent Building Information Model (BIM). Het is een proces dat de fysieke realiteit naadloos verbindt met digitale ontwerpomgevingen zoals Autodesk Revit.

De Captatiefase: LiDAR en SLAM Technologie

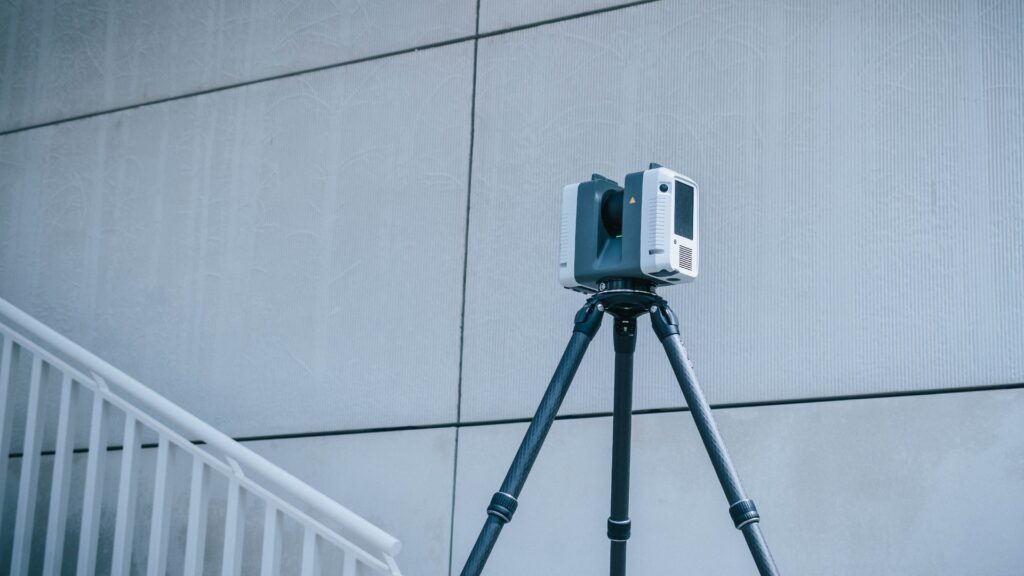

Het traject begint bij de bron: de laserscanner. Deze apparaten maken gebruik van LiDAR-technologie om miljoenen datapunten per seconde te verzamelen. Elke meting legt de exacte X, Y en Z coördinaten vast van een punt in de ruimte.

1. Stationaire Scanners (Terrestrisch): Deze bieden de hoogste nauwkeurigheid, vaak tot op de millimeter. Ze zijn ideaal voor complexe technische ruimtes waar elke buis en koppeling exact in kaart moet worden gebracht.

2. Mobiele Scanners (SLAM): Deze apparaten stellen de operator in staat om al lopend een ruimte in kaart te brengen. Hoewel ze iets minder precies zijn (vaak in de range van 2-3 cm), zijn ze tot wel tien keer sneller dan statische scanners. Dit maakt ze uitermate geschikt voor het snel scannen van grote kantoorvloeren of ziekenhuisvleugels.

De resulterende puntenwolk (point cloud) vormt een digitale kopie van de werkelijkheid. Deze enorme datasets, vaak gemeten in gigabytes, bevatten niet alleen geometrische informatie, maar vaak ook kleur- en intensiteitsgegevens die helpen bij het identificeren van materialen en systemen.

Registratie en Verwerking: De Basis voor Succes

Een cruciale stap die vaak wordt onderschat, is de registratie van de verschillende scans. Om een consistent model te krijgen, moeten de afzonderlijke scanposities aan elkaar worden gekoppeld. Dit gebeurt vaak door middel van “cloud-to-cloud” registratie of door het gebruik van fysieke referentiepunten zoals zwart-wit targets of bollen. Voor projecten met een hoge precisie-eis, zoals bij MEP-coördinatie, is een solide registratiestrategie essentieel om cumulatieve fouten te voorkomen.

De HVAC-Revolutie: Ruimtegebrek en de Warmtepomp-Paradox

Een van de meest urgente redenen voor de stijgende vraag naar scan to BIM in de Belgische HVAC-sector is de overgang naar duurzame energiebronnen. De Europese “renovatiegolf” dwingt gebouweigenaars om verouderde verwarmingsinstallaties, zoals stookolie- of gasketels, te vervangen door warmtepompen. Hier ontstaat echter een aanzienlijk fysiek probleem.

De Uitdaging van Afmetingen en Onderhoudsruimte

Moderne warmtepompsystemen zijn, vanwege de grotere warmtewisselaars die nodig zijn voor een hoog rendement, vaak aanzienlijk volumineuzer dan de units die ze vervangen. In oudere Belgische gebouwen zijn de technische ruimtes vaak krap bemeten, ontworpen voor de technologie van vijftig jaar geleden.

• Ruimtebeslag: Een nieuwe lucht-water warmtepomp vereist niet alleen ruimte voor de unit zelf, maar ook vrije ruimte voor optimale luchtstroom en onderhoudstoegang.

• Structurele Integriteit: Het gewicht van grotere installaties kan extra eisen stellen aan de vloerconstructie, wat in een BIM-omgeving direct kan worden getoetst door integratie met structurele modellen.

• Akoestiek: De herziene akoestische eisen voor technische installaties, zowel binnen als buiten het gebouw, maken een zorgvuldige plaatsing noodzakelijk om overlast te voorkomen.

Met scan to BIM kan een MEP-tekenbureau virtueel “passen en meten”. In plaats van te hopen dat de nieuwe unit door de deur past, kan dit in Revit exact worden gesimuleerd. De puntenwolk toont immers niet alleen de muren, maar ook de bestaande leidingen, kabelgoten en structurele balken die een obstakel kunnen vormen.

MEP-Coördinatie en Clashdetectie: Faalkosten Elimineren

In de wereld van MEP (Mechanical, Electrical, and Plumbing) is coördinatie het sleutelwoord. Renovatieprojecten zijn inherent complex omdat nieuwe systemen verweven moeten worden met bestaande structuren en installaties die behouden blijven. Traditionele landmeetmethoden laten hier vaak steken vallen, wat leidt tot kostbare fouten op de werf.

De Kracht van de “Single Source of Truth”

Door gebruik te maken van scan to BIM werken alle disciplines van architect tot HVAC-installateur op basis van dezelfde accurate data. Dit centrale model fungeert als de enige bron van waarheid (Single Source of Truth).

Onderzoek wijst uit dat het gebruik van BIM de faalkosten kan verlagen van gemiddeld 11% naar circa 7% van de totale projectwaarde. Voor een grote renovatie van een Brussels kantoorgebouw of een ziekenhuis in Antwerpen vertaalt dit percentage zich direct in significante winstmaximalisatie.

Wetgeving en Renovatieverplichting in België: De Motor van de Vraag

De Belgische wetgever heeft een ambitieus pad uitgestippeld om het gebouwenpark te verduurzamen. Sinds 1 januari 2023 geldt er in Vlaanderen een renovatieverplichting voor residentiële gebouwen. Wie een woning of appartement koopt met een EPC-label E of F, is verplicht om dit binnen de zes jaar te renoveren naar minimaal label D.

De Rol van EPC-Labels en Subsidies

De overheid stimuleert deze transitie met aanzienlijke financiële steunmaatregelen. De “Mijn VerbouwPremie” en de specifieke “EPC-labelpremie” zijn ontworpen om de drempel voor diepgaande renovaties te verlagen.

• EPC-labelpremie: Eigenaars kunnen tot €7.000 ontvangen wanneer ze hun woning binnen vijf jaar van label E of F naar label A brengen.

• Ventilatie-eisen: De premie verhoogt wanneer er tegelijkertijd geïnvesteerd wordt in een correct gedimensioneerd ventilatiesysteem.

• Warmtepomp-subsidies: Afhankelijk van het inkomen en het type warmtepomp kunnen de premies voor een geothermisch systeem oplopen tot €8.000.

Voor een tekenbureau is dit cruciaal: om aanspraak te maken op deze premies en om te voldoen aan de verplichtingen, is een gedegen dossier nodig. Een BIM-model op basis van scan-data biedt de meest betrouwbare basis voor de noodzaak-berekeningen en de uiteindelijke as-built documentatie die door keuringsinstanties wordt vereist.

De Rol van Buildwise en Belgische Standaarden

De Belgische bouwsector wordt technisch ondersteund door Buildwise (voorheen WTCB). Zij hebben het “Belgisch BIM-protocol” ontwikkeld om uniformiteit te brengen in de manier waarop informatie wordt uitgewisseld. Voor professionals in scan to BIM is het essentieel om deze standaarden te volgen, zoals de ISO 19650-normenreeks voor informatiemanagement.

Kwaliteitsborging en LOD-Niveaus

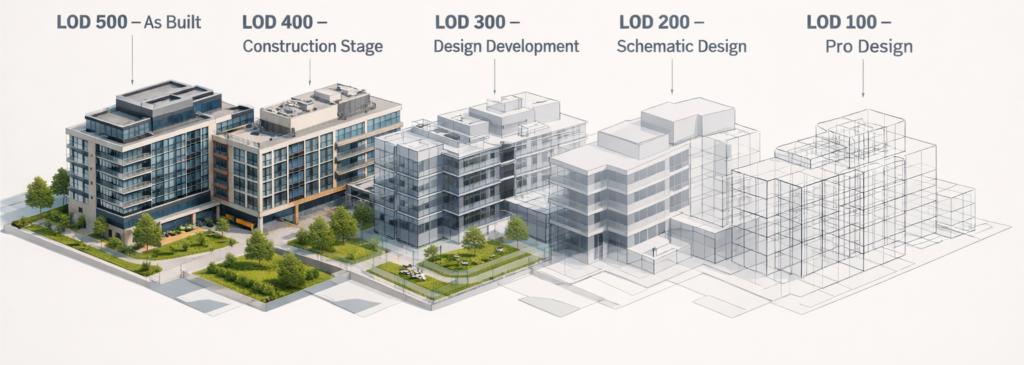

Een van de meest gemaakte fouten in scan to BIM trajecten is het niet vooraf definiëren van het benodigde detailniveau, ook wel de Level of Development (LOD) genoemd.

• LOD 200: Algemene vormen en volumes, geschikt voor ruimtelijke planning.

• LOD 300/350: Gedetailleerde MEP-componenten inclusief aansluitpunten en specifieke technische parameters.

• Level of Information Need (LOIN): Dit bepaalt welke alfanumerieke data (zoals merk, type, vermogen, onderhoudsdatum) aan de objecten in Revit moet worden gekoppeld.

Door te werken volgens de NLRS-standaarden (Nederlandse Revit Standaard, vaak ook in België gebruikt) en de “BIM basis ILS”, garandeert een tekenbureau dat de modellen gestructureerd en uitwisselbaar zijn voor alle partners in de keten.

Strategische Planning van een Scan to BIM Project

Succes met scan to BIM begint lang voordat de scanner wordt aangezet. Een grondige voorbereiding is het fundament onder elk succesvol renovatieproject.

De Scan-Roadmap en Omgevingsfactoren

Volgens experts is het essentieel om een gedetailleerd scanplan op te stellen. Dit plan beantwoordt vragen zoals:

• Toegankelijkheid: Welke ruimtes zijn afgesloten? Is er persoonlijke beschermingsmiddelen (PBM) nodig?

• Zichtbaarheid: Kan de scanner alles “zien”? Scanners kunnen niet door muren of plafonds kijken. In sommige gevallen moeten plafondtegels worden verwijderd (“popping tiles”) om de MEP-installaties in de holtes te kunnen capteren.

• Nauwkeurigheidseisen: Moet het model dienen voor algemeen ontwerp of voor de prefabricage van leidingwerk?

Een slimme strategie is om de scangegevens direct te vergelijken met de ontwerp-intentie. Door “best-fit” principes toe te passen, kunnen afwijkingen in de bestaande bouw zoals muren die niet perfect loodrecht staan accuraat worden gemodelleerd, wat cruciaal is voor maatwerk in HVAC-kanalen.

De Economische Business Case: ROI van Digitalisering

Investeren in scan to BIM wordt vaak gezien als een extra kostenpost aan het begin van een project. Echter, de return on investment (ROI) is aanzienlijk wanneer men naar de volledige levenscyclus van een gebouw kijkt.

Directe en Indirecte Besparingen

1. Vermindering van werfbezoeken: Omdat de volledige situatie in 3D is gecapteerd, hoeven ontwerpers en ingenieurs minder vaak fysiek naar de locatie om maten te controleren. Dit bespaart reistijd en kosten.

2. Snellere doorlooptijd: Geautomatiseerde dataverzameling is vele malen sneller dan handmatig inmeten, waardoor de ontwerpfase eerder kan starten.

3. Prefabricage mogelijkheden: Dankzij de millimeter precisie van de scan kunnen HVAC-kanalen en leidingen off-site worden geprefabriceerd. Dit verkort de montagetijd op de werf aanzienlijk en verhoogt de kwaliteit.

4. Facility Management: Na de renovatie dient het as-built model als basis voor het beheer en onderhoud van het gebouw. Het biedt een digitale tweeling (Digital Twin) die helpt bij het optimaliseren van energieverbruik en het plannen van preventief onderhoud.

In een markt waar vakmensen schaars zijn en de loonkosten in België hoog liggen, is elke minuut die op de werf wordt bespaard door een foutloos ontwerp pure winst.

Toekomstige Trends: AI en Geautomatiseerd Modelleren

De technologie achter scan to BIM staat niet stil. We zien een duidelijke verschuiving naar automatisering. Onderzoeksprojecten, zoals aan de KU Leuven, richten zich op het gebruik van machine learning om de verwerking van puntenwolken te versnellen.

De Weg naar Automatische Objectherkenning

Het handmatig “overtekenen” van een puntenwolk in Revit is momenteel nog een arbeidsintensief proces. Echter, nieuwe softwaretools maken het mogelijk om automatisch structurele elementen zoals muren, vloeren, ramen en zelfs gestandaardiseerde MEP-componenten te herkennen en te plaatsen. Dit zal de kosten van scan to BIM diensten in de nabije toekomst verder verlagen, waardoor de technologie toegankelijk wordt voor nog meer renovatieprojecten.

Bovendien groeit de integratie met mobiele mapping en augmented reality (AR). Installateurs kunnen op de werf via een tablet of AR-bril het BIM-model over de werkelijkheid projecteren, waardoor direct zichtbaar is waar de nieuwe leidingen moeten komen en of er clashes zijn met de pas geplaatste structurele elementen.

Conclusie: Een Strategische Noodzaak voor de Belgische Markt

De renovatie van het Belgische gebouwenpark is geen keuze, maar een wettelijke en ecologische verplichting. Voor HVAC-installateurs en MEP-tekenbureaus biedt dit een unieke kans om zichzelf te positioneren als onmisbare partners in deze transitie. Scan to BIM is daarbij het ultieme gereedschap om complexiteit te beheersen, risico’s te minimaliseren en de winstgevendheid te verhogen.

Door de fysieke realiteit van onze historische en naoorlogse gebouwen met precisie in kaart te brengen, leggen we de basis voor een duurzame toekomst. De vraag naar deze diensten zal in België alleen maar toenemen naarmate de deadlines van de renovatieverplichting naderen en de subsidies voor energetische verbeteringen de markt blijven stimuleren. Wie vandaag investeert in scan to BIM, bouwt niet alleen aan betere projecten, maar aan een toekomstbestendig tekenbureau dat klaar is voor de uitdagingen van morgen.

---

Aanbevelingen voor de praktijk:

• Begin elk project met een duidelijke definitie van de LOD en LOIN om scope creep te voorkomen.

• Gebruik gecertificeerde scanners en ervaren operators om de kwaliteit van de bron-data te waarborgen.

• Integreer het BIM-model in een Common Data Environment voor optimale samenwerking tussen alle bouwpartners.

• Blijf op de hoogte van de Belgische regelgeving via officiële kanalen zoals Buildwise en de Vlaamse overheid.
